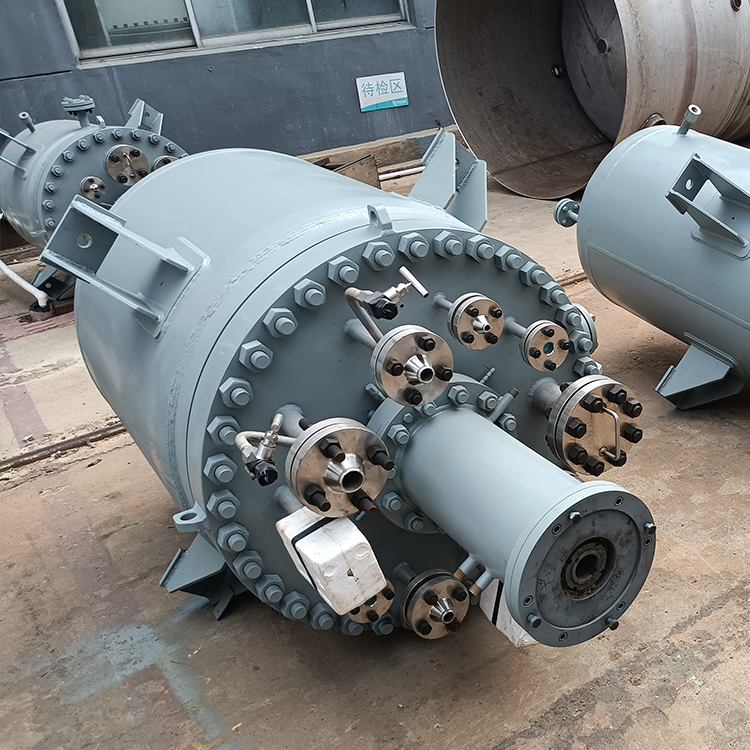

（氫化反應釜）200升
序號	類型	具體參數
1	型號	BR-200
2	釜體部分	（1）容積	200升，開式，上平蓋，下封頭；
		（2）壓力			釜內	夾套	內盤管
			工作壓力（MPa）		-0.1 ~ 0.5	0.6	0.4
			設計壓力（MPa）		-0.1 ~ 5.0	0.8	0.6
			/		/	/	/
		（3）溫度			釜內	夾套	內盤管
			工作溫度（℃）		-10 ~ 50	-10 ~ 50	-10 ~ 50
			設計溫度（℃）		-30 ~ 150	-30 ~ 150	-30 ~ 150
		（4）尺寸			釜內	夾套	內盤管
			內徑		550	700	Φ25
			直邊高度		950	950	/
			厚度		16	8	/
		（5）材料			釜內	夾套	釜內盤管
			工作介質		甲醇、異丙醇、氫氣	蒸汽	冷卻水
			介質特性		中度危害，易爆
			接液部件		S31603	16MnDR	S31603
		（6）處理	內表面拋光處理Ra≤0.4μm，外表面噴漆；
3	攪拌系統	（1）密封	磁力耦合密封，零泄漏
		（2）轉速	電機		YB3.0Kw,防爆等級DIICT4，防爆變頻電機
			減速機		TRF58-YVB3.0-4P-4.39-M4，轉速300轉/分
		（3）攪槳	自吸式（推進+自吸+圓盤渦輪）
4	設備開口	上出料口		DN25	帶插底管
		固體加料口		DN25	帶盲板
		爆破片/壓力表口		DN25/15	配爆破片/配壓力表(數顯一體化，現場顯示+遠傳，量程范圍-0.1~1.0mpa，防爆)
		真空排氣口/壓力表口		DN25/15	配壓力表(數顯一體化，現場顯示+遠傳，量程范圍-0.1~1.0mpa，防爆，精度等級±0.1℃)
		氫氣進口		DN15	帶插底氫氣分布器
		液體進料口		DN25
		釜內測溫口		M27*2	帶測溫鉑電阻（現場顯示+遠傳，防爆等級CT4）
		下放凈口		DN50	帶盲堵
		盤管進口		DN20
		盤管出口		DN20
		夾套進口		DN20
		夾套出口		DN20
		夾套測溫口		M27*2	帶測溫鉑電阻（現場顯示+遠傳，防爆等級CT4）
		夾套排氣口		M27*2	帶盲堵

5	其他	其他未確認事項以雙方簽字確認圖紙為準。
